一、前言

近来我司部门内部搭建的电商大数据平台一期工程进入了尾声工作，不仅在技术上短期内从零到一搭建起属于团队的大数据平台，而且在业务上可以满足多方诉求。笔者很有幸参与到其中的建设，在给优秀的团队成员点赞的同时，也抽空整理了一下文档，那么今天就和大家来聊一下我们是如何结合Kubernetes实现数据采集与存储的，谈谈里面实现方案、原理和过程。这里笔者放一张我们前期设计时借鉴阿里的大数据架构图：

本文重点讲述的是上图中『数据采集』部分，暂不涉及『数据计算』和『数据服务』的过程。在数据采集中，我们通过运行在Kubernetes中的清洗服务，不断地消费Kafka中由定时任务爬取的业务数据，并通过Fluentbit、Fluentd等日志采集工具对容器中打印到标准输出的数据压缩存储至AWS S3中。如果你对这块有兴趣的话，那就一起开始今天的内容吧。

二、基础篇

2.1 Docker日志管理

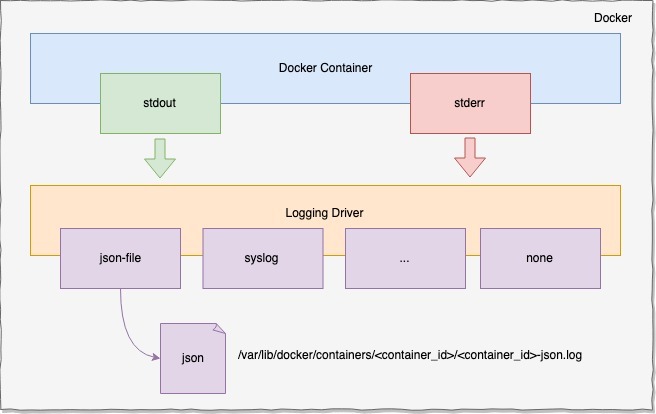

我们的应用服务都运行在Docker容器中，Docker的日志有两种：dockerd运行时的引擎日志和容器内服务产生的容器日志。在这里我们不用关心引擎日志，容器日志是指到达标准输出（stdout）和标准错误输出（stderr）的日志，其他来源的日志不归Docker管理，而Docker将所有容器打到 stdout 和 stderr 的日志通过日志驱动统一重定向到某个地方。Docker支持的日志驱动有很多，比如 local、json-file、syslog、journald 等等，不同的日志驱动可以将日志重定向到不同的地方。Docker以热插拔的方式实现日志不同目的地的输出，体现了管理的灵活性。其中默认的日志驱动是json-file，该驱动将日志以json 的形式重定向存储到本地磁盘，其存储格式为：/var/lib/docker/containers//-json.log。笔者画了一张简易的流转

官方支持的日志驱动很多，详情看可以自行查阅Docker Containers Logging(https://docs.docker.com/config/containers/logging/configure)。我们可以通过docker info | grep Loggin命令查看Docker的日志驱动配置，也可以通过--log-driver或者编写/etc/docker/daemon.json 文件配置Docker容器的驱动：

{
  "log-driver": "syslog"
}

本实践使用的是Docker默认驱动，即json file，这里大家对Docker的日志流转有基本的认识即可。需要关注的是每种Docker日志驱动都有相应的配置项日志轮转，比如根据单个文件大小和日志文件数量配置轮转。json-file 日志驱动支持的配置选项如下：

max-size：切割之前日志的最大大小，可取值单位为(k,m,g)，默认为-1（表示无限制）；
max-file：可以存在的最大日志文件数，如果切割日志会创建超过阈值的文件数，则会删除最旧的文件，仅在max-size设置时有效，默认为1；
labels：适用于启动Docker守护程序时，此守护程序接受的以逗号分隔的与日志记录相关的标签列表；
env：适用于启动Docker守护程序时，此守护程序接受的以逗号分隔的与日志记录相关的环境变量列表；
compress：切割的日志是否进行压缩，默认是disabled；

详见：https://docs.docker.com/config/containers/logging/json-file

2.2 Kubernetes日志管理

在Kubernetes中日志种类也分为两种：

在容器中运行kube-scheduler和kube-proxy；
不运行在容器中运行时的kubelet和容器运行时（如Docker）；

在使用 systemd 机制的服务器上，kubelet 和容器运行时将日志写入到 journald；如果没有 systemd，他们将日志写到 /var/log 目录的 .log 文件中。容器中的系统组件通常将日志写到 /var/log 目录，在 kubeadm 安装的集群中它们以静态 Pod 的形式运行在集群中，因此日志一般在 /var/log/pods 目录下。

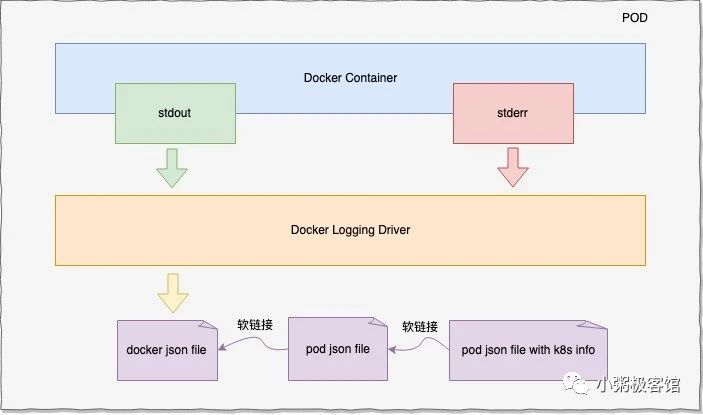

需要强调的一点是，对于应用POD日志Kuberntes并不管理日志的轮转策略，且日志的存储都是基于Docker的日志管理策略进行。在默认的日志驱动中，kubelet 会为每个容器的日志创建一个软链接，软链接存储路径为：/var/log/containers/，软链接会链接到 /var/log/pods/ 目录下相应 pod 目录的容器日志，被链接的日志文件也是软链接，最终链接到 Docker 容器引擎的日志存储目录：即/var/lib/docker/container 下相应容器的日志。这些软链接文件名称含有 k8s 相关信息，比如：Pod id，名字空间，容器 ID 等信息，这就为日志收集提供了很大的便利。简图如下：

三、进阶篇

在Kubernetes中比较流行的数据收集方案是Elasticsearch、Fluentd和Kibana技术栈，也是官方现在比较推荐的一种方案。我们在这里只使用到EFK技术栈中的F，即Fluentd以及它的衍生品Fluent Bit。Fluentd和Fluent Bit都致力于收集、处理和交付日志数据。但是两个项目之间存在一些主要差异，使它们适合于不同的任务：

Fluentd：旨在汇总来自多个输入的日志，对数据进行处理然后路由至不同的输出。它的引擎具有性能卓越的队列处理线程，可快速使用和路由大批日志。同时具有丰富的输入和输出插件生态系统（超过650个）;
Fluent Bit：被设计为在高度受限的计算能力和减少的开销（内存和CPU）成为高度关注的分布式计算环境中运行，因此它非常的轻巧（KB级别）和高性能，适合做日志收集，处理和转发，但不适用于日志聚合；

我们用官方的一张图来对比它们的差异：

Fluend和FluenBit都有着相似的数据流处理方式，包括Input、Parse、Filter、Buffer、Routing和Ouput等组件，官方图如下：

在本次实践的过程中，我们使用Fluent Bit作为日志转发器负责数据的采集和转发，Fluentd作为日志聚合器负责数据的聚合与存储，在系统中相互协作，充分发挥它们的特长，更多地文档可以参考Fluentd(https://docs.fluentd.org)和FluentBit(https://docs.fluentbit.io/manual)的官网。

四、架构篇

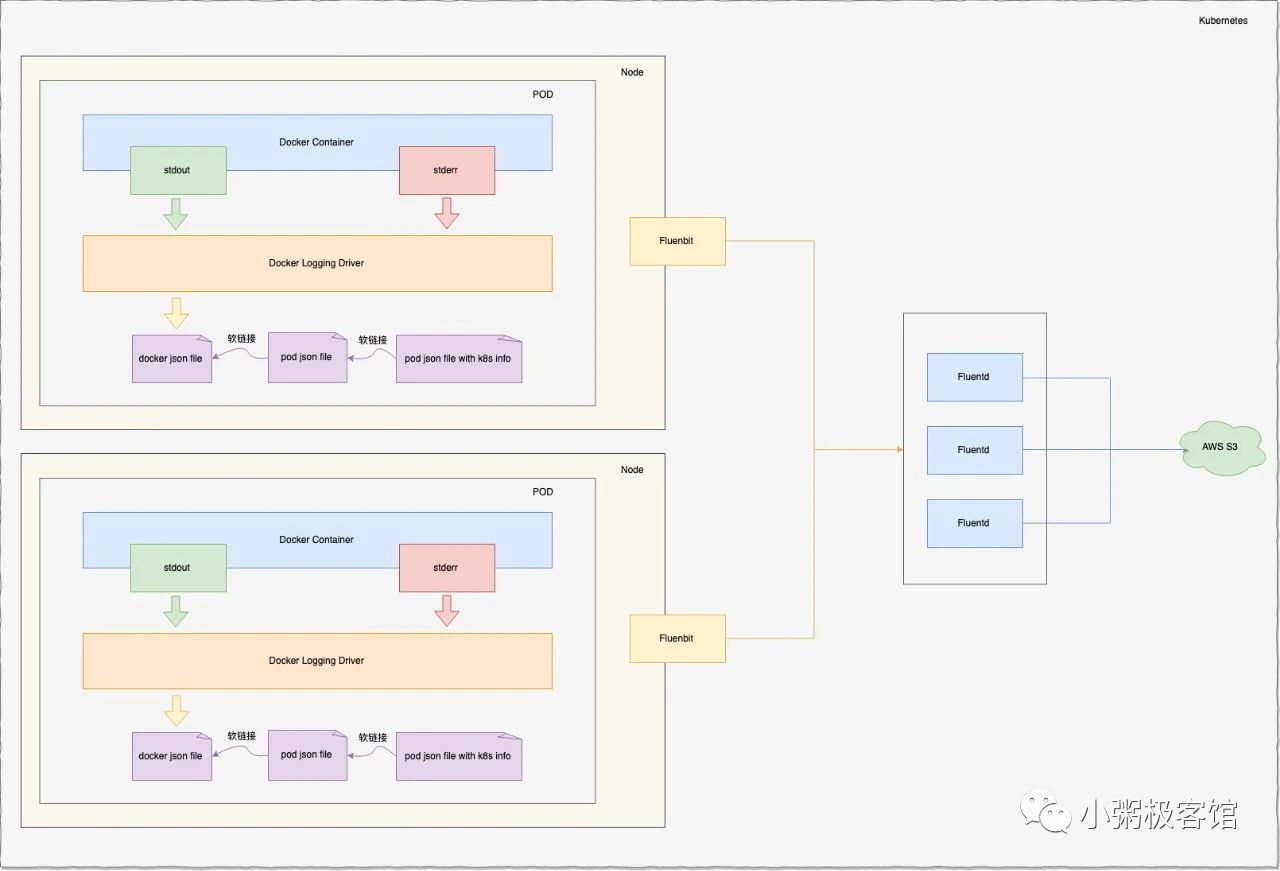

由容器引擎或runtime提供的原生功能通常不足以满足完整的日志记录需求，当发生容器崩溃、pod 被逐出或节点宕机等情况，如果仍然想访问到应用日志，那么日志就应该具有独立的存储和生命周期。我们利用容器化后的应用写入 stdout 和 stderr 的任何数据，都会被容器引擎捕获并被重定向到某个位置的特性，使用日志转发器Fluentbit负责采集日志并将数据推送到日志聚合器Fluentd后，再由Fluentd负责聚合和存储数据至AWS S3中。由于日志转发器必须在每个节点上运行，因此它可以用DaemonSet副本，而日志聚合器则可以按需扩容缩容，因此我们使用Deployment来部署。笔者简单画的架构图如下：

五、实践篇

前面讲了一大推的基础理论和架构，终于到了实践的时候了，这里我们需要准备基本的实践环境，包括：

拥有DockerHub账号，用于存放Docker镜像；
拥有Kubernetes集群，用于编排容器和部署应用；

接下来笔者准备了三个服务的代码示例，包括负责接收和清洗业务数据的服务、采集日志并转发的FluentBit还有聚合数据并压缩存储的Fluentd。

5.1 清洗服务

我们使用zap作为日志库，不断进行打印数据以模拟清洗服务处理业务逻辑，编写的Sample代码如下：


package main

import (
  "time"

  "go.uber.org/zap"
)

func main() {
  logger, _ := zap.NewProduction()
  defer logger.Sync() // flushes buffer, if any
  sugar := logger.Sugar()

  for {
    sugar.Infow("just a example",
      "author", "tony",
      "today", time.Now().Format("2006-01-02 15:04:05"),
      "yesterday", time.Now().AddDate(0, 0, -1).Format("2006-01-02 15:04:05"),
    )
    time.Sleep(time.Duration(5) * time.Second)
  }
}

接着我们编写构建脚本，把它打包成镜像以供后续Kubernetes集群部署deployment使用，Dockerfile如下：

# build stage
FROM golang:latest as builder
LABEL stage=gobuilder
WORKDIR /build
COPY . .
RUN CGO_ENABLED=0 GOOS=linux GOARCH=amd64 go build -ldflags="-w -s" -o example

# final stage
FROM scratch
COPY --from=builder /build/example /
EXPOSE 8080
ENTRYPOINT ["/example"]

执行以下命令完成构建并推上docker hub上：

# build
docker build -t /logging:latest . && docker image prune -f .
# push
docker push /logging:latest

最后我们的代码部署在Kubernetes集群中，模拟运行我们的清洗服务：

apiVersion: apps/v1
kind: Deployment
metadata:
  name: example
  namespace: logging
  labels:
    app: example
spec:
  replicas: 1
  selector:
    matchLabels:
      app: example
  template:
    metadata:
      labels:
        app: example
    spec:
      containers:
      - name: example
        image: /logging:latest
        resources:
          limits:
            cpu: 100m
            memory: 200Mi
          requests:
            cpu: 10m
            memory: 20Mi
        ports:
        - containerPort: 24224
      terminationGracePeriodSeconds: 30

5.2 日志转发器FluentBit

Fluent Bit作为日志转发器需要负责数据的采集和转发，它需要的准备基本授权文件、项目配置以及daemon部署文件。

授权文件


# fluentbit_rbac.yaml
apiVersion: rbac.authorization.k8s.io/v1beta1
kind: ClusterRole
metadata:
  name: fluentbit-read
rules:
- apiGroups: [""]
  resources:
  - namespaces
  - pods
  verbs: ["get", "list", "watch"]
---
apiVersion: rbac.authorization.k8s.io/v1beta1
kind: ClusterRoleBinding
metadata:
  name: fluentbit-read
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: fluentbit-read
subjects:
- kind: ServiceAccount
  name: fluentbit
  namespace: logging

项目配置

kind: ConfigMap
metadata:
  name: fluentbit-config
  namespace: logging
apiVersion: v1
data:
  fluent-bit.conf: |-
    [SERVICE]
        Flush          1
        Daemon         Off
        Log_Level      info
        Parsers_File   parsers.conf
        HTTP_Server   On
        HTTP_Listen   0.0.0.0
        HTTP_Port     2020
    [INPUT]
        Name           tail
        Tag            kube.*
        # Path           /var/log/containers/*.log
        Path           /var/log/containers/*logging_example*.log
        Parser         docker
        DB             /var/log/flb_kube.db
        Mem_Buf_Limit  5MB
        Skip_Long_Lines   On
        Refresh_Interval  10
        Ignore_Older      24h
    [FILTER]
        Name                kubernetes
        Match               kube.*
        Kube_URL            https://kubernetes.default.svc:443
        Kube_CA_File        /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
        Kube_Token_File     /var/run/secrets/kubernetes.io/serviceaccount/token
        Kube_Tag_Prefix     kube.var.log.containers.
        Merge_Log           On
        Merge_Log_Key       log_processed
        K8S-Logging.Parser  On
        K8S-Logging.Exclude Off
    [OUTPUT]
        Name            forward
        Match           *
        Host            ${FLUENTD_HOST}
        Port            ${FLUENTD_PORT}
        Time_as_Integer True
  parsers.conf: |-
    [PARSER]
        Name   apache
        Format regex
        Regex  ^(?[^ ]*) [^ ]* (?[^ ]*) \[(?[^\]]*)\] "(?\S+)(?: +(?[^\"]*?)(?: +\S*)?)?" (?[^ ]*) (?[^ ]*)(?: "(?[^\"]*)" "(?[^\"]*)")?$
        Time_Key time
        Time_Format %d/%b/%Y:%H:%M:%S %z
    [PARSER]
        Name   apache2
        Format regex
        Regex  ^(?[^ ]*) [^ ]* (?[^ ]*) \[(?[^\]]*)\] "(?\S+)(?: +(?[^ ]*) +\S*)?" (?[^ ]*) (?[^ ]*)(?: "(?[^\"]*)" "(?[^\"]*)")?$
        Time_Key time
        Time_Format %d/%b/%Y:%H:%M:%S %z
    [PARSER]
        Name   apache_error
        Format regex
        Regex  ^\[[^ ]* (?[^\]]*)\] \[(?[^\]]*)\](?: \[pid (?[^\]]*)\])?( \[client (?[^\]]*)\])? (?.*)$
    [PARSER]
        Name   nginx
        Format regex
        Regex ^(?[^ ]*) (?[^ ]*) (?[^ ]*) \[(?[^\]]*)\] "(?\S+)(?: +(?[^\"]*?)(?: +\S*)?)?" (?[^ ]*) (?[^ ]*)(?: "(?[^\"]*)" "(?[^\"]*)")?$
        Time_Key time
        Time_Format %d/%b/%Y:%H:%M:%S %z
    [PARSER]
        Name   json-test
        Format json
        Time_Key time
        Time_Format %d/%b/%Y:%H:%M:%S %z
    [PARSER]
        Name        docker
        Format      json
        Time_Key    time
        Time_Format %Y-%m-%dT%H:%M:%S.%L
        Time_Keep   On
    [PARSER]
        Name        syslog
        Format      regex
        Regex       ^\<(?[0-9]+)\>(?[^ ]* {1,2}[^ ]* [^ ]*) (?[^ ]*) (?[a-zA-Z0-9_\/\.\-]*)(?:\[(?[0-9]+)\])?(?:[^\:]*\:)? *(?.*)$
        Time_Key    time
        Time_Format %b %d %H:%M:%S

部署文件

apiVersion: apps/v1
kind: DaemonSet
metadata:
  name: fluentbit
  namespace: logging
  labels:
    k8s-app: fluentbit-logging
    version: v1
    kubernetes.io/cluster-service: "true"
spec:
  selector:
    matchLabels:
      k8s-app: fluentbit-logging
      version: v1
  template:
    metadata:
      labels:
        k8s-app: fluentbit-logging
        version: v1
        kubernetes.io/cluster-service: "true"
    spec:
      containers:
      - name: fluentbit
        image: fluent/fluent-bit:1.2.1
        env:
          - name: FLUENTD_HOST
            value: "fluentd"
          - name: FLUENTD_PORT
            value: "24224"
        resources:
          limits:
            memory: 100Mi
          requests:
            cpu: 100m
            memory: 100Mi
        volumeMounts:
        - name: config
          mountPath: /fluent-bit/etc
        - name: varlog
          mountPath: /var/log
        - name: varlibdockercontainers
          mountPath: /var/lib/docker/containers
          readOnly: true
        - name: minikube
          mountPath: /mnt/sda1/var/lib/docker/containers
          readOnly: true
      terminationGracePeriodSeconds: 10
      volumes:
      - name: config
        configMap:
          name: fluentbit-config
      - name: varlog
        hostPath:
          path: /var/log
      - name: varlibdockercontainers
        hostPath:
          path: /var/lib/docker/containers
      - name: minikube
        hostPath:
          path: /mnt/sda1/var/lib/docker/containers

5.3 日志聚合器Fluentd

Fluentd作为日志聚合器负责数据的聚合来自FluentBit的数据，并将其存储到AWS S3中，需要准备项目配置以及deployment文件。

项目配置

kind: ConfigMap
apiVersion: v1
metadata:
  name: fluentd-config
  namespace: logging
data:
  fluent.conf: |-

      log_level debug



      @type http
      port 9880
      bind 0.0.0.0
      body_size_limit 32m
      keepalive_timeout 10s


      @type forward
      port 24224
      bind 0.0.0.0
      tag kube.forward


      @type s3
path "year=%Y/month=%m/day=%d/hour=%H"
      s3_bucket
      s3_region

部署文件


apiVersion: v1
kind: Service
metadata:
  name: fluentd
  namespace: logging
  labels:
    app: fluentd
spec:
  ports:
  - name: http
    port: 9880
    protocol: TCP
  - name: forword
    port: 24224
    protocol: TCP
  selector:
    app: fluentd
  type: NodePort
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: fluentd
  namespace: logging
  labels:
    app: fluentd
spec:
  replicas: 1
  selector:
    matchLabels:
      app: fluentd
  strategy:
    rollingUpdate:
      maxSurge: 25%
      maxUnavailable: 25%
    type: RollingUpdate
  template:
    metadata:
      labels:
        app: fluentd
    spec:
      containers:
      - name: fluentd
        image: ghgt/fluentd-es-s3-rewrite:v1.7.3-alpine-es7-s3-rewrite-1.1
        env:
        - name: FLUENTD_ARGS
          value: --no-supervisor -q
        resources:
          limits:
            memory: 500Mi
          requests:
            cpu: 100m
            memory: 200Mi
        ports:
        - containerPort: 8080
        - containerPort: 24224
        volumeMounts:
        - name: varlog
          mountPath: /var/log
        - name: config-volume
          mountPath: /fluentd/etc
      terminationGracePeriodSeconds: 30
      volumes:
      - name: varlog
        hostPath:
          path: /var/log
      - name: config-volume
        configMap:
          name: fluentd-config

到此，编码完成！启动并在集群中运行三个服务，随后检查你的AWS S3存储桶吧！

总结

写到最后，相信你已经了解如何使用FluentBit、Fluentd等工具结合Kubernetes实现对大数据的采集和存储流程，笔者从基础原理到方案架构，再到实践过程，通过简单的Sample示例带领大家领悟企业级的项目实现，希望读完文章的你有所收获。在接下来的文章中，笔者将继续带领大家关注云原生领域的知识，敬请期待~
